Waterstop คืออะไร? แบบ PVC กับแบบบวมน้ำ ต่างกันยังไง ใช้ตรงไหน
Waterstop คือวัสดุหยุดน้ำที่ฝังหรือติดที่รอยต่อคอนกรีต เพราะรอยต่อเป็นจุดอ่อนที่น้ำซึมได้ง่ายที่สุด มี 2 แบบหลักคือแผ่นยาง PVC ที่ฝังคร่อมรอยต่อ และยางบวมน้ำที่บวมอุดช่องเมื่อเจอน้ำ บทความนี้เทียบ Sika Waterbars กับ SikaSwell S-2 ตามข้อมูลผู้ผลิต

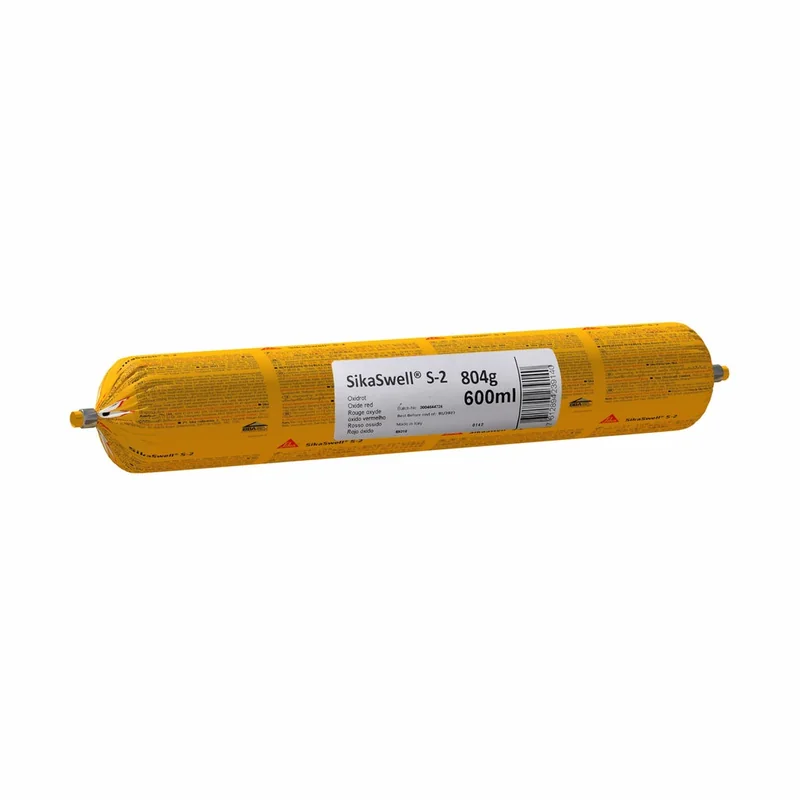

SikaSwell S-2
ยางบวมน้ำแบบหลอด โพลียูรีเทนส่วนผสมเดียว ยิงกันซึมรอยต่อก่อสร้างและรอบท่อทะลุผนัง บวมเมื่อเจอน้ำและหดกลับเมื่อแห้ง หลอดนิ่ม 600 มล.
Quick Answer: Waterstop PVC กับแบบบวมน้ำต่างกันอย่างไร?
Sika Waterbars เป็นแผ่นยางพีวีซีฝังคร่อมรอยต่อ ใช้ได้กับรอยต่อก่อสร้างและรอยต่อที่เคลื่อนตัว ยืดหยุ่น 300% ส่วน SikaSwell S-2 เป็นยางโพลียูรีเทนชนิดหลอดที่ยิงเป็นเส้นบนรอยต่อ เมื่อเจอน้ำจะบวมอุดช่องว่าง เหมาะกับรอยต่อก่อสร้างและรอบท่อทะลุผนัง
Waterstop คืออะไร ใช้ตรงไหน
คอนกรีตที่เทแยกกันสองครั้งจะมีรอยต่อ (construction joint) น้ำมักซึมตามรอยนี้ในชั้นใต้ดิน แทงค์น้ำ สระว่ายน้ำ และผนังกันดิน Waterstop จึงถูกวางที่รอยต่อเพื่อปิดทางน้ำ วัสดุที่เราจำหน่ายมี 2 ประเภท ดังนี้ หน้ารวมของกันซึมอ่านได้ที่ หน้าเลือกซีเมนต์กันซึม
เทียบแบบ PVC กับแบบบวมน้ำ
| หัวข้อ | Sika Waterbars (PVC) | SikaSwell S-2 (บวมน้ำ) |
|---|---|---|
| รูปแบบ | แผ่นยางพีวีซีสีเหลือง ม้วนละ 20 ม. | โพลียูรีเทนส่วนผสมเดียว หลอดนิ่ม 600 มล. สีแดง |
| หลักการ | แผ่นยางฝังในคอนกรีตสองฝั่งของรอยต่อ ขวางทางน้ำ | ยิงเป็นเส้นสามเหลี่ยมบนรอยต่อ น้ำซึมมาแล้วเนื้อวัสดุบวมอุดช่องว่าง |
| งานที่ผู้ผลิตระบุ | รอยต่อแบบ Construction Joint, Expansion Joint และรอยต่อแบบเคลื่อนที่ | รอยต่อก่อสร้าง รอบท่อทะลุผนังและพื้น ท่อร้อยสายเคเบิล และยึดเส้นยางบวมน้ำ |
| จุดเด่น | ยืดหยุ่นได้ 300% ทนแบคทีเรียและสารเคมี เชื่อมต่อด้วยมีดความร้อน | บวมเมื่อเจอน้ำ หดเมื่อแห้ง และบวมซ้ำได้ ใช้ตามผิวขรุขระ มุม หรือรอบท่อที่วางเส้นสำเร็จรูปยาก |
| เวลา | ติดตั้งก่อนเทคอนกรีต | รอ 12 ชม. ก่อนเทคอนกรีต (24 ชม. ถ้าเทสูงกว่า 50 ซม.) บวมใช้เวลา ~2–3 ชม. หลังสัมผัสน้ำ |
ข้อสังเกต: ยางบวมน้ำแบบเส้นสำเร็จรูป (เช่น SikaSwell A, SikaSwell P) ถูกกล่าวถึงในเอกสาร S-2 ว่าใช้ร่วมกันได้ แต่ไม่อยู่ในรายการสินค้าบนเว็บของเรา สอบถามสต๊อกได้ทาง LINE
เลือกแบบไหนตามหน้างาน
ผู้ผลิตระบุให้ใช้ Sika Waterbars กับรอยต่อแบบเคลื่อนที่ ส่วน SikaSwell S-2 เอกสารระบุใช้กับรอยต่อก่อสร้างและรอบท่อ จึงไม่ควรใช้แทนรอยต่อที่เคลื่อนตัวมาก
ใช้ได้ทั้งสองแบบ เลือกตามแบบของวิศวกร ความหนาโครงสร้าง และวิธีวางหน้างาน
SikaSwell S-2 ยิงรอบท่อได้ง่ายกว่าวางแผ่น
ยิง S-2 ปรับตามผิวได้ แต่เอกสารกำหนดว่าผิวที่ขรุขระมากให้ปรับเรียบก่อน
คำนวณจำนวนหลอด SikaSwell S-2
ขนาดเส้นขึ้นกับความหนาโครงสร้าง ขนาดเส้นและความยาวต่อหลอดมาจากเอกสารผู้ผลิต ส่วนคอลัมน์สุดท้ายเป็นตัวอย่างรอยต่อยาว 100 เมตร เผื่อ 10% ตามหน้าสินค้า
| ความหนาโครงสร้าง | ขนาดเส้นสามเหลี่ยม | หลอด 600 มล. ยิงได้ | รอยต่อ 100 ม. + 10% |
|---|---|---|---|
| น้อยกว่า 20 ซม. | 12 มม. | 8.2 ม. | 14 หลอด |
| 20–30 ซม. | 15 มม. | 6.2 ม. | 18 หลอด |
| 30–50 ซม. | 20 มม. | 3.6 ม. | 31 หลอด |
จำนวนหลอดคำนวณโดย GY Asia จากความยาวที่ผู้ผลิตระบุ ผิวหยาบหรือดูดซับมากใช้วัสดุมากกว่านี้ และห้ามผสมวัสดุอื่นเพิ่ม
ขั้นตอนติดตั้ง SikaSwell S-2 ตามเอกสารผู้ผลิต
ผิวต้องแข็งแรง สะอาด แห้งหรือแห้งหมาด คอนกรีตเก่าที่ขรุขระมากให้ปรับเรียบก่อน
วางแนวกลางความหนาของคอนกรีต เว้นจากขอบไม่ต่ำกว่า 8 ซม. (คอนกรีตเสริมเหล็ก) หรือ 15 ซม. (ไม่เสริมเหล็ก)
ตัดหัวฉีดตามขนาดในตาราง ตรวจให้เส้นติดต่อเนื่องตลอดแนว
รอแข็งตัวอย่างน้อย 12 ชม. กันน้ำฝนจนกว่าจะเทเสร็จ แล้วจี้คอนกรีตรอบเส้นให้แน่น
งานโครงสร้างต้องมีวิศวกรกำหนด: ระยะฝัง ขนาดรู ระยะห่าง และการทดสอบแรงดึงของงานเสียบเหล็กและงานรับแรงเป็นหน้าที่ของวิศวกรผู้ออกแบบ บทความนี้อธิบายวัสดุและขั้นตอนทั่วไป ไม่ใช่การรับรองกำลังรับน้ำหนัก
คำถามที่พบบ่อย
Waterstop คืออะไร?
คือวัสดุหยุดน้ำที่ติดตั้งที่รอยต่อคอนกรีต เพื่อไม่ให้น้ำซึมผ่านรอยต่อก่อสร้างหรือรอยต่อขยายตัว มีทั้งแผ่นยาง PVC และยางบวมน้ำ
Waterstop PVC กับแบบบวมน้ำต่างกันอย่างไร?
แบบ PVC เป็นแผ่นยางฝังคร่อมรอยต่อและใช้ได้กับรอยต่อที่เคลื่อนตัว ส่วนแบบบวมน้ำจะบวมอุดช่องเมื่อเจอน้ำ ใช้กับรอยต่อก่อสร้างและรอบท่อ
Sika Waterbars ใช้กับรอยต่อแบบไหน?
ผู้ผลิตระบุใช้กับรอยต่อก่อสร้าง รอยต่อขยาย และรอยต่อแบบเคลื่อนที่ ยืดหยุ่น 300% เชื่อมแผ่นต่อกันด้วยมีดความร้อน
SikaSwell S-2 บวมกี่เท่า?
ในน้ำจืดบวมประมาณ 25% ที่ 1 วัน 100% ที่ 7 วัน และ 200% ที่ 30 วัน ในน้ำเกลือ 5% บวมน้อยกว่า ประมาณ 8%, 25% และ 50% ตามลำดับ
ต้องใช้ SikaSwell S-2 กี่หลอด?
ขึ้นกับความยาวรอยต่อและความหนาโครงสร้าง เช่น หนา 20–30 ซม. ใช้เส้น 15 มม. หลอด 600 มล. ยิงได้ประมาณ 6.2 ม. ส่งความยาวมาให้เราคำนวณได้
ยางบวมน้ำใช้แทน Waterstop PVC ได้ไหม?
ขึ้นกับแบบและชนิดรอยต่อ SikaSwell S-2 ระบุใช้กับรอยต่อก่อสร้างและรอบท่อ ส่วนรอยต่อที่เคลื่อนตัวผู้ผลิตระบุ Sika Waterbars ให้วิศวกรเป็นผู้เลือก
